XC60 II F.A.Q. Предохранители и реле XC60 II SPA

[liner]

Модель

XC60 II

Год выпуска

2018

В этой статье мы рассмотрим второе поколение Volvo XC60 после фейслифтинга, доступное с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Volvo XC60 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блоков предохранителей​

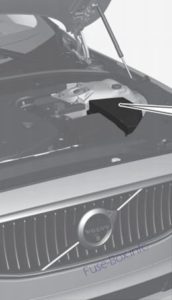

Моторный отсек​

Под перчаточным ящиком​

грузовой отсек​

Схема блоков предохранителей​

2018​

Моторного отсека​

Распределение предохранителей в моторном отсеке (2018)​

№	функция	ампер
1
2
3
4	Катушки зажигания (бензин); Свечи зажигания (бензин)	15
5	Соленоид для масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центр (бензин); Лямбда-зонд задний (дизель)	15
6	Регуляторы вакуума; Valve; Клапан для выходного импульса (дизель)	7,5
7	Модуль управления двигателем; Привод; Блок дроссельной заслонки; Клапан рециркуляции отработавших газов (дизель); Датчик положения для турбо (дизель); Клапан для турбокомпрессора (бензин)	20
8	Модуль управления двигателем (ECM)	5
9
10	Соленоиды (бензин); Valve; Термостат для системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль управления свечами накаливания (дизель)	10
11	Модуль управления крышкой спойлера; Модуль управления крышкой радиатора; Катушки реле для выходного импульса (дизель)	5
12	Лямбда-сонд спереди; Lambdasond, задний (бензин)	15
13	Модуль управления двигателем (ECM)	20
14	Пусковой двигатель	40
15	Пусковой двигатель	Шунт
16	Подогрев топливного фильтра (дизель)	30
17
18
19
20
21
22
23
24	Передняя розетка 12 В в туннельной консоли	15
25	Розетка 12 В в туннельной консоли, рядом с местом для ног для второго ряда сидений	15
26	Розетка 12 В в багажном отделении (опция)	15
27
28	Левая фара, некоторые варианты светодиодов	15
29	Фара правая, некоторые варианты светодиодов	15
30
31	Обогрев лобового стекла с левой стороны (опция)	Шунт
32	Обогрев лобового стекла с левой стороны (опция)	40
33	Омыватели фар (опция)	25
34	Омыватели ветрового стекла	25
35	Модуль управления коробкой передач	15
36	рожок	20
37	Сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Стеклоочистители	30
40	Омыватель заднего стекла	25
41	Обогрев ветрового стекла с правой стороны (опция)	40
42	Стояночный отопитель (опция)	20
43	Блок управления тормозной системой (насос ABS)	40
44	–	–
45	Обогрев ветрового стекла с правой стороны (опция)	Шунт
46	Поставляется при включенном зажигании: Модуль управления двигателем; Компоненты трансмиссии; Электроусилитель руля; Центральный электронный модуль; Модуль управления тормозной системой	5
47
48	Правая фара	7,5
48	Фара правая, некоторые варианты светодиодов	7,5
49	–	–
50	–	–
51	Модуль для контроля заряда батареи	5
52	подушки безопасности	5
53	Левая фара	7,5
53	Левая фара, некоторые варианты светодиодов	15
54	Датчик педали акселератора	5

Предохранители 1–13, 18–30, 35–37 и 46–54 называются «Микро».
Предохранители 31–34 и 38–45 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Под перчаточным ящиком​

Назначение предохранителей под перчаточным ящиком (2018)​

№	функция	ампер
1
2	Розетка 230 В в туннельной консоли, место для ног для заднего сиденья (опция)	30
3	–	–
4	Детектор движения (опция)	5
5	Медиа плеер	5
6	Дисплей водителя	5
7	Клавиатура в центральной консоли	5
8	Датчик солнца	5
9
10
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и управления стояночным тормозом	5
13	Модуль рулевого колеса для обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления системой климат-контроля	10
19	Замок рулевого управления	7,5
20	Диагностическая розетка OBDII	10
21	Центральный дисплей	5
22	Модуль вентилятора системы климат-контроля, передний	40
23	USB HUB	5
24	Управляет освещением; Внутреннее освещение; Затемнение внутреннего зеркала заднего вида (опция); Датчик дождя и света (опция); Клавиатура в туннельной консоли, место для ног для заднего сиденья (опция); Электропривод передних сидений (опция); Панели управления в задних дверях	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорамная крыша с жалюзи (опция)	20
27	Head-дисплей (опция)	5
28	Освещение салона	5
29
30	Дисплей в консоли на крыше (напоминание о ремне безопасности / индикатор подушки безопасности на сиденье переднего пассажира)	5
31	–	–
32	Датчик влажности	5
33	Дверной модуль в правой задней двери	20
34	Предохранители в багажном отделении	10
35	Модуль управления подключенным автомобилем онлайн: Модуль управления Volvo On Call	5
36	Модуль двери в левой задней двери	20
37	Модуль управления звуком (усилитель) (некоторые варианты)	40
38	–	–
39	Модуль для многодиапазонной антенны	5
40	Модули для комфорта сидений (массаж) спереди (опция)	5
41
42	Стеклоочиститель заднего стекла	15
43	Модуль управления топливным насосом	15
44	–	–
45	–	–
46	Обогрев сидений спереди со стороны водителя	15
47	Обогрев сидений переднего пассажира	15
48	Насос охлаждающей жидкости	10
49
50	Дверной модуль в левой передней двери	20
51	Модуль управления подвеской (активное шасси) (опция)	20
52	–	–
53	Модуль управления Sensus	10
54	–	–
55	–	–
56	Дверной модуль в правой передней двери	20
57	–	–
58	ТВ (опция) (определенные рынки)	5
59	Первичный предохранитель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Назначение предохранителей в блоке грузового отсека (2018)​

№	функция	ампер
1	Обогрев заднего стекла	30
2	–	–
3	Компрессор для пневмоподвески (опция)	40
4	Блокировка мотора для спинки сзади справа	15
5
6	Блокировка мотора для спинки сзади слева	15
7
8	Модуль управления восстановлением закиси азота (дизель)	30
9	Задняя дверь с электроприводом (опция)	25
10	Сиденье переднего пассажира с электроприводом (опция)	20
11	Модуль управления буксирным крюком (опция)	40
12	Модуль преднатяжителя ремня безопасности, правая сторона	40
13	Внутренние катушки реле	5
14	Модуль управления восстановлением закиси азота (дизель)	15
15	Модуль для обнаружения движения ног (опция) (для открытия задней двери с электроприводом)	5
16	Алкогольный замок	5
17
18	Модуль управления буксирным крюком (опция)	25
19	Сиденье водителя с электроприводом (опция)	20
20	Модуль преднатяжителя ремня безопасности, левая сторона	40
21	Парковочная камера (опция)	5
22
23
24
25
26	Модуль управления подушками безопасности и натяжителями ремней безопасности	5
27	–	–
28	Обогрев сиденья с левой стороны сзади (опция)	15
29
30	Информация о мертвых точках (BLIS) (опция): модуль управления, внешний реверсивный звук	5
31
32	Модули преднатяжителя ремня безопасности	5
33	Привод для выхлопных газов (бензин, некоторые варианты двигателей)	5
34	–	–
35	Модуль полного привода (AWD) (опция)	15
36	Обогрев сиденья с правой стороны сзади (опция)	15
37

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2019​

Моторного отсека​

Распределение предохранителей в моторном отсеке (2019)​

№	Ампер	функция
1	–	Не используется
2	–	Не используется
3	–	Не используется
4	15	Катушки зажигания (бензин); свечи зажигания (бензин)
5	15	Соленоид масляного насоса; Магнитная муфта кондиционера; подогреваемый кислородный датчик, центр (бензин); датчик кислорода с подогревом, задний (дизель)
6	7,5	Регуляторы вакуума; клапан; клапан для импульсов мощности (дизель)
7	20	Модуль управления двигателем; привод; дроссельная заслонка; Клапан рециркуляции отработавших газов (дизель); датчик положения турбонагнетателя (дизель); клапан турбокомпрессора (бензин)
8	5	Модуль управления двигателем
9	–	Не используется
10	10	Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль контроля накала (дизель)
11	5	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обмотки реле для импульсного питания (дизель)
12	–	Не используется
13	20	Модуль управления двигателем
14	40	Пусковой двигатель
15	Шунт	Пусковой двигатель
16	30	Подогрев топливного фильтра (дизель)
17	–	Не используется
18	–	Не используется
19	–	Не используется
20	–	Не используется
21	–	Не используется
22	–	Не используется
23	–	Не используется
24	15	12 В розетка в туннельной консоли спереди
25	15	Розетка 12 В в туннельной консоли между задними сиденьями
26	15	Розетка 12 В в багажнике / грузовом отсеке
27	–	Не используется
28	15	Левая фара, некоторые модели со светодиодом
29	15	Фара правая, некоторые модели со светодиодом
30	–	Не используется
31	Шунт	Лобовое стекло с подогревом, левая сторона
32	40	Лобовое стекло с подогревом, левая сторона
33	25	Омыватели фар
34	25	Омыватель ветрового стекла
35	15	Модуль управления коробкой передач
36	20	рожок
37	5	Сигнальная сирена
38	40	Модуль управления тормозной системой (клапаны, стояночный тормоз)
39	30	Стеклоочиститель
40	25	Омыватель заднего стекла
41	40	Обогрев лобового стекла, правая сторона
42	20	Стояночный отопитель
43	–	Не используется
44	–	Не используется
45	Шунт	Обогрев лобового стекла, правая сторона
46	5	Питается при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой
47	–	Не используется
48	7,5	Правая фара
48	15	Фара правая, некоторые модели со светодиодом
49	–	Не используется
50	–	Не используется
51	5	Модуль управления подключением аккумулятора
52	5	подушки безопасности
53	7,5	Левая фара
53	15	Левая фара, некоторые модели со светодиодом
54	5	Датчик педали акселератора

Моторный отсек (двухмоторный)​

Распределение предохранителей в моторном отсеке, двухмоторный (2019)​

№	Ампер	функция
1	–	Не используется
2	–	Не используется
3	–	Не используется
4	5	Модуль управления приводом для включения / переключения передач, автоматическая коробка передач
5	5	Модуль управления высоковольтным нагревателем охлаждающей жидкости
6	5	Модуль управления для A / C; запорный клапан теплообменника; запорный клапан для охлаждающей жидкости через климатическую систему
7	5	Модуль управления гибридным аккумулятором; высоковольтный преобразователь для комбинированного высоковольтного генераторного / пускового двигателя с преобразователем напряжения 500-12 В
8	–	Не используется
9	10	Преобразователь для управления подачей на электродвигатель задней оси
10	10	Модуль управления гибридным аккумулятором; высоковольтный преобразователь для комбинированного высоковольтного генераторного / пускового двигателя с преобразователем напряжения 500 В-12 В
11	5	Модуль зарядки
12	10	Отсечной клапан для охлаждающей жидкости гибридной батареи; насос охлаждающей жидкости 1 для гибридной батареи
13	10	Насос охлаждающей жидкости для системы электропривода
14	25	Вентилятор охлаждения гибридного компонента
15	–	Не используется
16	–	Не используется
17	–	Не используется
18	–	Не используется
19	–	Не используется
20	–	Не используется
21	–	Не используется
22	–	Не используется
23	–	Не используется
24	15	12 В розетка в туннельной консоли спереди
25	15	Розетка 12 В в туннельной консоли между сиденьями второго ряда
26	15	Розетка 12 В в багажнике / багажном отсеке USB-порты для держателей iPad
27	–	Не используется
28	15	Левая фара, некоторые модели со светодиодом
29	15	Фара правая боковая некоторых моделей со светодиодом
30	–	Не используется
31	Шунт	Лобовое стекло с подогревом, левая сторона
32	40	Лобовое стекло с подогревом, левая сторона
33	25	Омыватели фар
34	25	Омыватель ветрового стекла
35	–	Не используется
36	20	рожок
37	5	Сигнальная сирена
38	40	Модуль управления тормозной системой (клапаны, стояночный тормоз)
39	30	Стеклоочиститель
40	25	Омыватель заднего стекла
41	40	Обогрев лобового стекла, правая сторона
42	20	Стояночный отопитель
43	40	Модуль управления тормозной системой (насос ABS)
44	–	Не используется
45	Шунт	Обогрев лобового стекла, правая сторона
46	5	Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль
47	5	Внешний звук транспортного средства (определенные рынки)
48	7,5	Правая фара
48	15	Фара правая, некоторые модели со светодиодом
49	–	Не используется
50	–	Не используется
51	–	Не используется
52	5	подушки безопасности
53	7,5	Левая фара
53	15	Левая фара, некоторые модели со светодиодом
54	5	Датчик педали акселератора
55	15	Модуль управления коробкой передач; модуль управления селектором передач
56	5	Модуль управления двигателем
57	–	Не используется
58	–	Не используется
59	–	Не используется
60	–	Не используется
61	20	Модуль управления двигателем; привод; дроссельная заслонка; клапан турбонагнетателя
62	10	электромагниты; клапан; термостат системы охлаждения двигателя
63	7,5	Регуляторы вакуума; клапан
64	5	Модуль управления заслонкой спойлера; модуль управления заслонкой радиатора
65	–	Не используется
66	15	Датчик кислорода с подогревом спереди; датчик кислорода с подогревом, задний
67	15	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)
68	–	Не используется
69	20	Модуль управления двигателем
70	15	Катушки зажигания; Свечи зажигания
71	–	Не используется
72	–	Не используется
73	30	Модуль управления масляным насосом коробки передач
74	40	Модуль управления вакуумным насосом
75	25	Привод коробки передач
76	–	Не используется
77	–	Не используется
78	–	Не используется

Под перчаточным ящиком​

Назначение предохранителей под перчаточным ящиком (2019)​

№	Ампер	функция
1	–	Не используется
2	30	Электрическая розетка в туннельной консоли между задними сиденьями
3	–	Не используется
4	5	Датчик движения
5	5	Медиа плеер
6	5	Приборная доска
7	5	Кнопки центральной консоли
8	5	Датчик солнца
9	20	Модуль управления Sensus
10	–	Не используется
11	5	Модуль рулевого колеса
12	5	Модуль для ручки запуска и управления стояночным тормозом
13	15	Модуль обогрева рулевого колеса
14	–	Не используется
15	–	Не используется
16	–	Не используется
17	–	Не используется
18	10	Модуль управления климатической системой
19	–	Не используется
20	10	Разъем для передачи данных OBD-II
21	5	Центральный дисплей
22	40	Модуль вентилятора климатической системы (передний)
23	5	USB HUB
24	7,5	Приборное освещение; Внутреннее освещение; Функция автоматического затемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Пульты управления задней дверью; Модуль вентилятора климатической системы левый / правый
25	5	Модуль управления функциями поддержки водителя
26	20	Панорамная крыша с солнцезащитной завесой
27	5	Head-дисплей
28	5	Освещение салона
29	–	Не используется
30	5	Дисплей консоли потолка (напоминание о ремне безопасности / индикатор боковой подушки безопасности переднего пассажира)
31	–	Не используется
32	5	Датчик влажности
33	20	Дверной модуль в правой задней двери
34	10	Предохранители в багажнике / грузовом отсеке
35	5	Модуль управления для подключенного к интернету автомобиля; Модуль управления для Volvo On Call
36	20	Модуль двери в левой задней двери
37	40	Модуль управления звуком (усилитель) (только для некоторых моделей)
38	–	Не используется
39	5	Многодиапазонный антенный модуль
40	5	Функция массажа передних сидений
41	–	Не используется
42	15	Стеклоочиститель заднего стекла
43	15	Модуль управления топливным насосом
44	5	Двухмоторный: обмотки реле распределительной коробки в моторном отсеке; Обмотки реле для трансмиссионного масляного насоса
45	–	Не используется
46	15	Подогрев сидений водителя
47	15	Обогрев переднего пассажира
48	10	Насос охлаждающей жидкости
49	–	Не используется
50	20	Модуль двери в левой передней двери
51	20	Активный модуль управления шасси
52	–	Не используется
53	10	Модуль управления Sensus
54	–	Не используется
55	–	Не используется
56	20	Дверной модуль в правой передней двери
57	–	Не используется
58	5	ТВ (только на определенных рынках)
59	15	Первичный предохранитель для предохранителей 9, 53 и 58

Грузовой отсек​

Назначение предохранителей в багажном отделении (2019)​

№	Ампер	функция
1	30	Обогрев заднего стекла
2	40	Двухмоторный: Центральный электрический модуль
3	40	Пневматическая подвеска компрессора
4	15	Блокировка двигателя спинки заднего сиденья, правая сторона
5	–	Не используется
6		Блокировка двигателя спинки заднего сиденья с левой стороны
7	20	Двухмоторный: модуль двери, задний, правый
8	30	Модуль управления восстановлением закиси азота (дизель)
9	25	Усилитель задней двери
10	20	Сиденье переднего пассажира с электроприводом
11	40	Модуль управления фаркопом
12	40	Модуль натяжителя ремня безопасности (правая сторона)
13	5	Внутренние обмотки реле
14	15/20	Модуль управления восстановлением закиси азота (дизель) Двухдвигательный: Модуль двери слева, сзади
15	5	Модуль обнаружения движения ног для открывания двери багажного отделения
16	–	USB-концентратор / дополнительный порт
17	–	Не используется
18	25	Модуль управления фаркопом
18	40	Вспомогательный модуль
19	20	Сиденье водителя с электроприводом
20	40	Модуль натяжителя ремня безопасности (левая сторона)
21	5	Камера Park Assist
22	–	Не используется
23	–	Не используется
24	–	Не используется
25	10	Двухмоторный: подача при включенном зажигании
26	5	Модуль управления подушками безопасности и натяжителями ремней безопасности
27	–	Не используется
28	15	Заднее сиденье с подогревом (левая сторона)
29	–	Не используется
30	5	Информация о мертвых точках (BUS); Внешний модуль управления обратным сигналом
31	–	Не используется
32	5	Модули для натяжителей ремней безопасности
33	5	Привод системы выбросов (бензин, некоторые варианты двигателей)
34	–	Не используется
35	15	Модуль полного привода (AWD)
36	15	Заднее сиденье с подогревом (правая сторона)
37	–	Не используется



[GritsJura]

Можно ещё фото добавить, для наглядности. Вот от сюда взять, там более подробно расписано: Предохранители Вольво ХС60 2G и реле с обозначением и схемами блоков . Хотя про реллюхи ни слова..



[liner]

@GritsJura, спасибо, обязательно!
