XC70 II Предложено решение Проводка и разветвления основной косы жгутов проводки по схеме 2004 b5254t2 акпп

[skydriver]

VIN

YV1SZ59HX41157386

Модель

XC70 II

Год выпуска

2004

Крепление основного жгута проводки b5254t2



Никак не могу понять где именно и как стыкуется эта часть крепления , в коробке для мозгов просто круглое отверстие и все(ниже на фото).
В каким местах крепится эта гофра целиком к кузову тоже совсем не ясно...



[skydriver]

Можете кто нибудь рукой нащупать от чего разъем вот этот?
На датчики детонации? Он прямо над подушкой находится и крепится на пластик корпуса основной косы!!!



Я так все и искал по крупицам по темам,картинка потихоньку складывается.
Проводку дербанил сам т к. Хотелось ее всю перепроверить до проводочка...много было самопальных изолент



[skydriver]

P.S. Один из вариантов -- отбуксировать в нормальный вольво-сервис, чтоб они прицепили проводку и не требовать с них никакой гарантии

Это вообще не вариант,учитывая мою локацию.у меня почти все уже получилось,половина восстановлена



[Mike15]

Можете кто нибудь рукой нащупать от чего разъем вот этот?

6 пинов? По схеме вроде далековато, но не дроссель ли?
В этом разъеме есть два скрученных провода один белый, другой зеленый?



[Robert]

6 пинов? По схеме вроде далековато, но не дроссель ли?

дроссель



[Fatto]

У дросселя нет промежуточного разъема, скорее всего это на датчик детонации.



[Robert]

У дросселя нет промежуточного разъема,

а у магнети... хвост с разъемом.



[skydriver]

6 пинов? По схеме вроде далековато, но не дроссель ли?
В этом разъеме есть два скрученных провода один белый, другой зеленый?

Да
Но я не знаю какой там должен быть разъем!!!



[skydriver]

Так я не знаю сколько там должно быть пинов ,на схеме он вообще не подписан!



[skydriver]

На место это нужно поставить разъем, а к нему уже штекер!!!



[Fatto]

а у магнети... хвост с разъемом.

Но тут машина 2004 мг с бошем .

Там только ДД с промежуточным



[skydriver]

Спасибо!

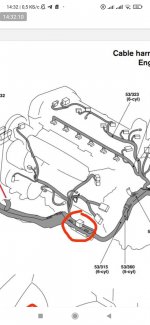

Значит промежуточный разъем на ДД туда крепится?(выше красным обведено)

Разъем на дроссель напрямую к нему вроде подключается



[skydriver]

Установлен!



[Mike15]

Датчик детонации вроде это (красный разъем №2, Turbo / 6cyl):

https://clubvolvo.ru/attachments/img_20231023_205812-jpg.349639/



[skydriver]

Спасибо, но нет, красный для 6 цилиндров разьем



[Robert]

Установлен!

Посмотреть вложение 349723

НА это кремление ставится разьем дросселя магнети марели. а крепление разъема на ДД левее и на плоскости обращенной к двигателю а не вверх



[skydriver]

Вот тут?



[skydriver]

НА это кремление ставится разьем дросселя магнети марели. а крепление разъема на ДД левее и на плоскости обращенной к двигателю а не вверх

А если у меня Бош,то значит на это крепление косы ничего не ставится?



[skydriver]

Датчик детонации вроде это (красный разъем №2, Turbo / 6cyl):

https://clubvolvo.ru/attachments/img_20231023_205812-jpg.349639/

А, тоесть красным выделено как для турбо 5ти цил., так и для 6ти атмо?



[Mike15]

Возможно тот разъем используется для комплектаций с дросселем ММ, а с бошевской заслонкой пустует.



[skydriver]

Тогда я запутался,красным выделено так как я и установил,но Роберт сказал по другому,левее..
